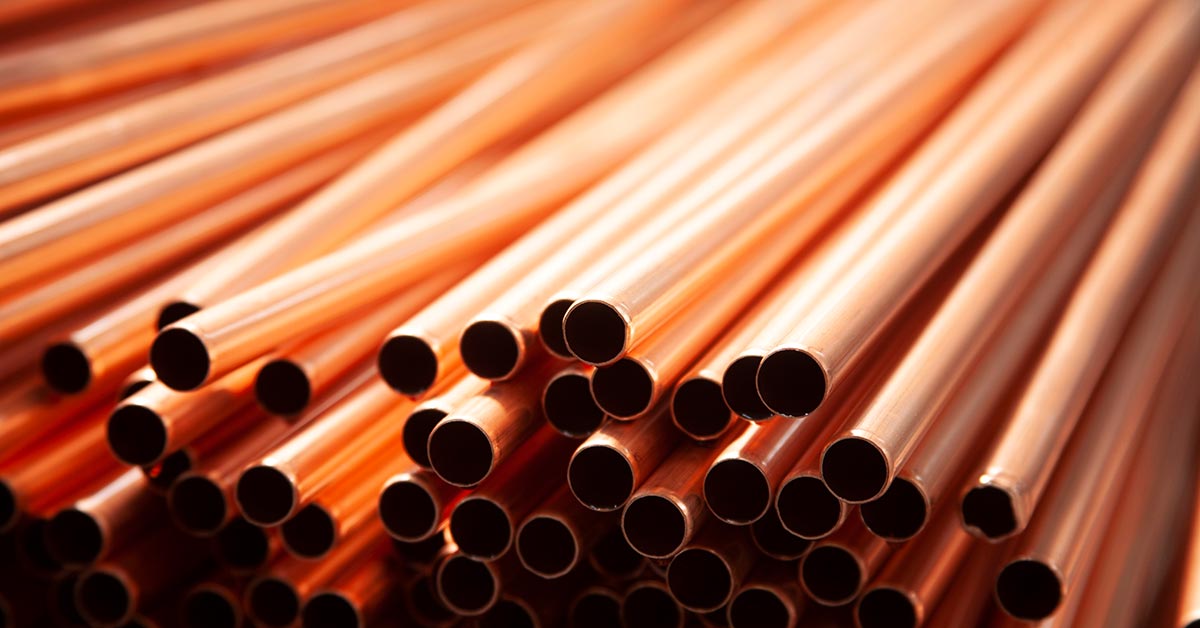

Vasktoru: mõõdud, kaal ja kasutus vee- ning küttesüsteemides

Vasktoru valimisel ei piisa ainult teadmisest, et toru on valmistatud vasest. Praktiliselt määravad sobivuse välisläbimõõt, seinapaksus, siseläbimõõt, toru jäikus, ühendusviis ja konkreetse süsteemi töötingimused. Seetõttu tasub vasktoru mõõte lugeda koos: näiteks märgistus 22 × 1 mm tähendab tavaliselt 22 mm välisläbimõõtu ja 1 mm seinapaksust, mitte 22 mm siseläbimõõtu.

Hoone tehnosüsteemides kasutatakse Euroopas laialt EN 1057 nõuetele vastavaid õmblusteta ümmargusi vasktorusid. Tootjate valikus võivad olla pehmed rulltorud ning poolkõvad ja kõvad sirged torud. Mõõduvalik, lubatud rõhk, ühendusmeetod ja kasutusala sõltuvad siiski konkreetsest tootest ning süsteemist. Joogivee-, kütte-, gaasi- ja külmatehnika torude puhul ei tohi eeldada, et sama mõõduga toru sobib automaatselt igasse rakendusse.

Kuidas vasktoru mõõtu lugeda?

Vasktoru mõõt esitatakse enamasti kujul välisläbimõõt × seinapaksus. Kui toru on tähistatud 15 × 1 mm, on selle välisläbimõõt 15 mm ja seina paksus 1 mm. Ligikaudne siseläbimõõt on sel juhul 13 mm, sest mõlemalt toru poolelt tuleb lahutada seina paksus.

Siseläbimõõdu lihtne arvutus on:

siseläbimõõt = välisläbimõõt − 2 × seinapaksus

Näiteks 22 × 1 mm vasktoru siseläbimõõt on ligikaudu 20 mm. See mõõt mõjutab vooluala, kuid torustiku tegelik dimensioneerimine ei põhine ainult läbimõõdul. Arvesse tuleb võtta ka vooluhulka, rõhukadu, vedeliku temperatuuri, torustiku pikkust, liitmikke ja seadmete nõudeid. Seetõttu ei ole allolev tabel paigaldusprojekt, vaid mõõtude lugemise ja materjalikulu mõistmise abivahend.

Tabelis toodud kaalud on ligikaudsed näited ja vastavad levinud tootemõõtude suurusjärgule. Sama välisläbimõõduga torul võib olla teine seinapaksus ning seega teine kaal ja lubatud töörežiim. Ostmisel tuleb alati vaadata konkreetse toru tehnilist andmelehte.

Vasktoru kaal: kuidas seda ise hinnata?

Vasktoru kaal sõltub toru metallist ristlõikepindalast ja pikkusest. Mida suurem on välisläbimõõt või seinapaksus, seda rohkem vaske kulub ühe meetri kohta. See on kasulik nii materjali tellimisel, transpordi planeerimisel kui ka vana torustiku ligikaudse metallikoguse hindamisel.

Lihtsustatud arvutuses kasutatakse toru välis- ja siseläbimõõdu vahelist rõngakujulist ristlõiget ning vase tihedust. Kui täpset materjaliklassi pole teada, kasutatakse puhta vase puhul sageli ligikaudset tihedust 8,9 g/cm³. Tootja ametlik mass meetri kohta on siiski parem lähtepunkt, sest see arvestab toote tegelikke mõõtmeid ja tolerantsse.

Näiteks 10 meetrit 22 × 1 mm toru kaalub ligikaudu 5,9 kg, kui ühe meetri massiks võtta umbes 0,59 kg. See ei tähenda, et kasutatud torustiku väärtus võrdub automaatselt puhta vase börsiväärtusega: liitmikud, joodis, pinnakatted, mustus ja kokkuostu tingimused võivad tegelikku metallikogust ning hinda muuta. Vase turutaseme kontrollimiseks on sobivam eraldi vase hinna leht.

Vasktoru vee- ja küttesüsteemides

Vasktoru kasutatakse hoonetes nii külma ja sooja vee kui ka suletud küttesüsteemide torustikes. Materjali eelis on see, et saadaval on täpsete mõõtudega torud ja lai liitmike valik. Samas ei ole mõistlik valida toru ainult selle järgi, et väiksem mõõt on odavam või suurem mõõt tundub „turvalisem”. Liiga väike toru võib suurendada voolukiirust ja rõhukadu, liiga suur toru aga kasvatab materjalikulu ning võib muuta süsteemi tarbetult mahukaks.

Vask veetoru puhul tuleb tähelepanu pöörata ka vee koostisele, süsteemi projekteerimisele ja kasutatavate liitmike sobivusele. Küttesüsteemis mõjutavad valikut töötemperatuur, rõhk, vajalik vooluhulk ja torustiku paisumine. Vasktoru pikkus muutub temperatuuri kõikumisel, seega pikemate sirgete lõikude puhul tuleb arvestada torustiku kinnituse ja liikumisvõimalusega. Need otsused kuuluvad tehnosüsteemi projekteerimise ja paigalduse juurde, mitte ainult materjali mõõtude tabelisse.

Pehme, poolkõva või kõva vasktoru?

Vasktorusid pakutakse erineva mehaanilise olekuga. Pehme ehk lõõmutatud toru tarnitakse sageli rullis ning seda on lihtsam painutada, mistõttu saab mõnes lahenduses vähendada liitmike arvu. Poolkõva ja kõva toru tarnitakse sagedamini sirgete lattidena ning see sobib hästi nähtavatesse või sirgjoonelistesse paigaldustesse.

Valik ei ole ainult mugavuse küsimus. Konkreetne liitmik või ühendusmeetod võib olla ette nähtud kindla torutüübi ja mõõdu jaoks. Press-, kapillaar-, joodis- ja surveliitmike kasutamisel tuleb järgida süsteemi tootja juhiseid. Näiteks pehme toru võib mõne surveliitmiku puhul vajada sisemist tugihülssi. Seetõttu tuleb toru ja liitmikku käsitleda ühe süsteemina, mitte sõltumatute detailidena.

Kuidas vasktoru ühendatakse?

Vask toru ühendamine võib toimuda mitmel viisil. Levinud lahendused on pressliitmikud, kapillaar- või joodisühendused ja surveliitmikud. Meetodi valik sõltub toru mõõdust, materjali olekust, süsteemi otstarbest ja liitmiku sertifitseeritud kasutusalast. Kõik ühendusviisid ei sobi kõigile vedelikele, temperatuuridele või rõhkudele.

Praktiline reegel on kontrollida korraga vähemalt nelja asja: toru standard ja mõõt, liitmiku sobivus, lubatud töötemperatuur ning lubatud töörõhk. Erirakendustes, näiteks gaasi-, külmaaine- või meditsiiniliste gaaside torustikes, kasutatakse eri nõuetele vastavaid tooteid. Selliste süsteemide puhul ei tohiks tavalise vee- või küttetoru sobivust eeldada ainult välise sarnasuse järgi.

Mida seinapaksus tegelikult muudab?

Vasktoru seinapaksus mõjutab metalli massi meetri kohta, toru siseläbimõõtu ja toote mehaanilisi omadusi. Kui välisläbimõõt jääb samaks, vähendab paksem sein siseläbimõõtu. Samal ajal suureneb toru mass ja üldjuhul ka materjalikulu. Lubatud töörõhku ei tohi aga tuletada ainult seinapaksusest, sest seda mõjutavad samuti materjali olek, temperatuur, liitmikud ja tootestandard.

Seetõttu ei ole näiteks 22 × 1 mm ja 22 × 1,5 mm toru praktiliselt sama toode. Mõlemal võib olla 22 mm välisläbimõõt, kuid sisemine vooluala, kaal ja sobiv kasutus võivad erineda. Torustiku ümberehitamisel tasub vana toru mõõta nihikuga ja kontrollida ka märgistust, mitte lähtuda ainult silmaga hinnatud läbimõõdust.

Millal on isoleeritud vasktoru kasulik?

Sooja vee ja küttetorude puhul vähendab sobiv soojusisolatsioon tarbetut soojuskadu. Külma vee torudel aitab isolatsioon vähendada kondensaadi tekkimise riski tingimustes, kus toru pind võib langeda ümbritseva õhu kastepunktist madalamale. Tehases isoleeritud toru võib paigaldust lihtsustada, kuid isolatsiooni paksus ja omadused tuleb valida süsteemi ning ehitusnõuete järgi.

Torude nähtav vaskpind võib aja jooksul oksüdeeruda ja värvi muuta. Kui küsimus puudutab olemasoleva vase pinna hooldust, mitte toru dimensioneerimist, on see eraldi teema. Samuti erineb toru massi ja mõõtude arvutamine lehtmaterjalist; vaskpleki puhul kasutatakse teistsugust geomeetriat, mida käsitleb artikkel vaskpleki ja vasklehe kohta.

Vasktoru valiku praktiline kontrollnimekiri

Enne ostu tuleks selgeks teha, millise süsteemi jaoks toru vajatakse ja milline on nõutud välisläbimõõt. Seejärel kontrollitakse seinapaksust, toru mehaanilist olekut, tarnimisvormi ja sobivaid liitmikke. Kui oluline on materjali kogukaal, saab selle hinnata meetrikaalu ja vajaliku pikkuse korrutisena.

Kokkuvõte: mõõt on rohkem kui ainult läbimõõt

Vasktoru mõõdud tuleb alati lugeda koos seinapaksusega. Tähis 22 × 1 mm kirjeldab 22 mm välisläbimõõdu ja 1 mm seinaga toru, mille siseläbimõõt on ligikaudu 20 mm. Kaalu saab hinnata meetrikaalu ja pikkuse järgi, kuid projekteerimisel tuleb lisaks arvestada vooluhulka, rõhukadu, temperatuuri, liitmikke ja konkreetse toru kasutusala.

Vee- ja küttesüsteemide puhul on vasktoru laialt kasutatav materjal, kuid õige mõõt ja tootevariant tuleb valida süsteemi tehniliste nõuete järgi. Artiklis toodud mõõdud ja kaalud aitavad suurusjärke võrrelda; lõpliku valiku aluseks peaks olema projekt, tootja tehniline dokumentatsioon ja pädeva paigaldaja juhis.
