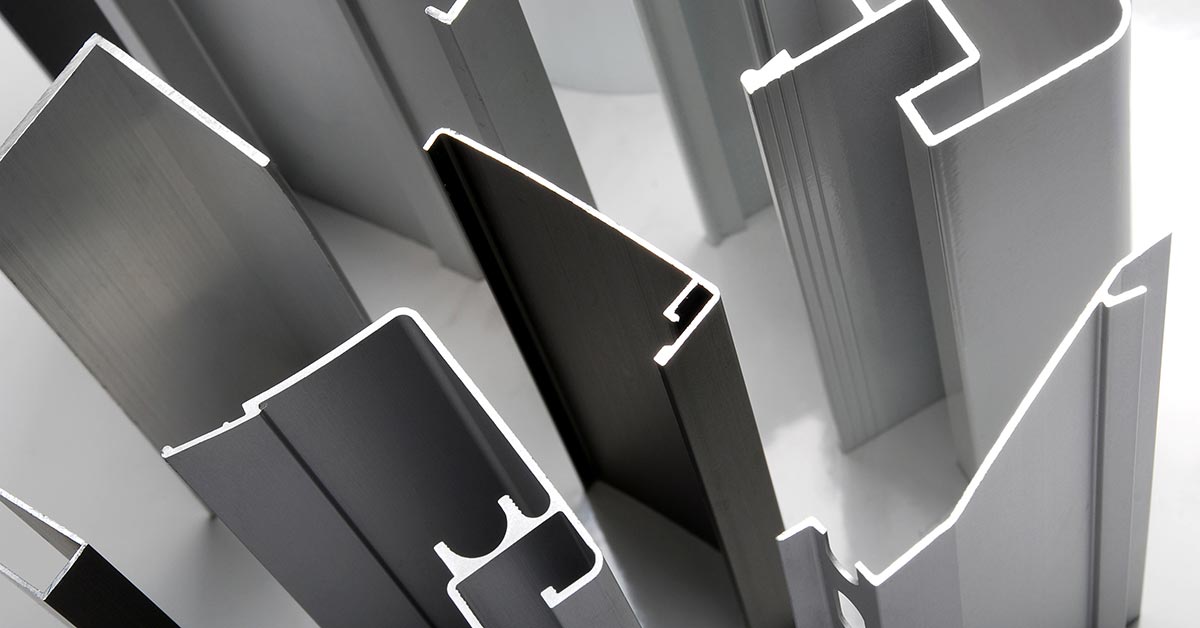

Alumiiniumprofiilid: tüübid, mõõdud ja kasutusvõimalused

Alumiiniumprofiil on kindla ristlõikega pikk materjal, mida kasutatakse nii lihtsate servade ja raamide kui ka keerukamate masinakonstruktsioonide valmistamisel. Levinud on L- ja U-profiilid, latid, T-profiilid, kandilised ja ristkülikukujulised õõnesprofiilid ning montaažisüsteemide soontega profiilid. Sobiva profiili valimisel ei piisa ainult nimetusest: vaadata tuleb ristlõike kuju, välismõõte, seinapaksust, pikkust, sulamit, pinnaviimistlust ja seda, kuidas detail konstruktsioonis koormust kannab.

Enamik alumiiniumprofiile valmistatakse pressimise ehk ekstrusiooni teel. Kuumutatud alumiiniumisulamit surutakse läbi kindla kujuga matriitsi ning tulemuseks on kogu pikkuses sama ristlõikega profiil. See tootmisviis võimaldab teha nii lihtsaid täisprofiile kui ka õõnsaid ja mitme kambriga kujusid. Seetõttu on alumiiniumprofiilid levinud akna- ja ukseraamides, mööblis, masinakaitsetes, päikesepaneelide kinnitustes, transpordis, elektroonikas ning paljudes kergkonstruktsioonides.

Millised alumiiniumprofiilide tüübid on kõige levinumad?

Profiili kuju määrab suuresti selle, kuidas detaili on võimalik kinnitada ja millises suunas see koormust talub. Lihtne L profiil sobib näiteks serva, nurga või ühenduse tugevdamiseks. U profiil ümbritseb detaili kolmest küljest ja seda kasutatakse sageli juhiku, servakaitse või paneeli hoidjana. T- ja Z-kujulised profiilid annavad lisavõimalusi ühenduste ja tugede tegemiseks, samas kui õõnesprofiilid võimaldavad saada suhteliselt jäiga konstruktsiooni väiksema materjalikuluga.

Tabelis toodud mõõdud on näited, mitte universaalsed standardmõõdud. Sama nimetusega profiile müüakse paljudes erinevates mõõtudes ja sulamites. Enne ostu tasub kontrollida müüja tehnilist joonist või tootelehte, sest näiteks U-profiili puhul võib olla oluline, kas antud mõõt tähistab välis- või sisemõõtu.

Kuidas alumiiniumprofiili mõõte õigesti lugeda?

Profiili mõõtude juures tuleb alati eristada välismõõtu ja seinapaksust. Näiteks märge 40 × 40 × 2 mm kandilise õõnesprofiili kohta tähendab tavaliselt 40 mm välislaiust, 40 mm väliskõrgust ja 2 mm seina. L-profiili korral võib 40 × 20 × 3 mm tähendada kahe haru laiusi 40 ja 20 mm ning materjali paksust 3 mm. Müüja tähistusviis võib siiski erineda, seega tuleb lõplik mõõt üle kontrollida jooniselt.

Kui projektis on oluline toru ristlõige, seinapaksus või ligikaudne mass, vaata eraldi juhendit alumiiniumtoru mõõtude kohta. Seal saab toru geomeetriat käsitleda täpsemalt. Käesoleva artikli eesmärk on aidata valida profiili tüüpi ja mõõdusüsteemi, mitte teha toru massiarvutust.

Seinapaksus mõjutab rohkem kui ainult kaalu

Paksem sein tähendab tavaliselt rohkem materjali ning võib anda profiilile suurema jäikuse ja parema kohaliku vastupidavuse kinnituste juures. Samas ei saa ainult seinapaksuse põhjal otsustada, kas profiil sobib kandvaks detailiks. Tulemuse määravad ka ristlõike kuju, profiili kõrgus ja laius, sulam, kuumtöötlus, kinnitusviis, ava pikkus ning koormuse suund.

Praktilises valikus on sageli tõhusam suurendada profiili ristlõike kõrgust või valida parema geomeetriaga profiil kui lihtsalt kasutada palju paksemat seina. Näiteks raam, millele mõjub painutuskoormus, võib vajada teistsugust ristlõiget kui detail, mille ülesanne on ainult serva kaitsta. Ohutuskriitiliste konstruktsioonide puhul tuleb mõõtmed määrata insenerarvutuse, projekti või tootja lubatud koormuste järgi, mitte üksnes üldise tabeli põhjal.

Millal valida L-, U- või õõnesprofiil?

L-profiil on praktiline siis, kui detail peab ühendama kahte pinda või tugevdama nurka. Seda on lihtne puurida, lõigata ja poltidega kinnitada. Kuna ristlõige on avatud, ei ole see kõikides suundades sama jäik ning koormuse suund tuleb konstruktsiooni planeerimisel arvesse võtta.

U-profiil sobib hästi juhul, kui vaja on moodustada kanal, kaitsta serva või hoida paneeli. Sisemõõt on sellise kasutuse juures sageli sama oluline kui välismõõt, sest paneel või muu detail peab profiili vahele reaalselt mahtuma. Vajadusel tuleb arvestada ka pinnakatte, tihendi või montaaživahega.

Õõnesprofiil ehk nelikant- või ristküliktoru on levinud raamides, sest suletud ristlõige annab hea geomeetrilise jäikuse mitmes suunas. Kui toru valikul on vaja võrrelda täpseid mõõte ja massi, on detailsem info toodud eraldi alumiiniumtoru mõõtude ja kaalu artiklis.

Sulam ja pinnaviimistlus mõjutavad kasutuskohta

Alumiiniumprofiil ei ole alati valmistatud samast sulamist. Pressprofiilides kasutatakse sageli Al-Mg-Si süsteemi 6xxx-seeria sulameid, sest need ühendavad hästi pressitavuse, korrosioonikindluse, töödeldavuse ja konstruktsioonides vajaliku tugevuse. Konkreetse sulami ja oleku tähis tuleks valida projekti nõuete järgi, eriti siis, kui detaili keevitatakse, painutatakse, anodiseeritakse või kasutatakse suurema koormusega konstruktsioonis.

Paljas alumiinium moodustab pinnale õhukese oksiidikihi, kuid visuaalse välimuse ja pinnakindluse parandamiseks kasutatakse sageli anodiseerimist või pulbervärvimist. Sisetingimustes dekoratiivse detaili puhul võib määrav olla pind ja toon; välitingimustes tuleb arvestada keskkonda, liitekohti ja võimaliku galvaanilise korrosiooniga, kui alumiinium puutub kokku teiste metallidega niiskes keskkonnas.

Kuidas valida profiili enne ostmist?

Kõigepealt tuleks kirja panna, mida profiil peab tegema. Kas see on dekoratiivne serv, kandva raami osa, paneeli hoidik, juhik või masinakonstruktsiooni moodul? Seejärel saab valida sobiva ristlõike ning alles siis täpsustada mõõdud. Kui profiil peab teise detaili ümber sobituma, tuleb arvestada tolerantsi ja montaaživahega. Kui profiili sisse peab mahtuma kinnitus, mutter või kaabel, tuleb kontrollida sisemõõte ja soonte kuju.

Kui konstruktsioonis kasutatakse lisaks profiilidele ka tasapinnalisi detaile, aitab materjalide erinevust mõista juhend alumiiniumlehe ja rihvelpleki kohta. Nii saab vältida olukorda, kus profiili ülesannet püütakse lahendada lehtmaterjaliga või vastupidi.

Standardprofiil või eritellimus?

Väikeste projektide puhul on standardprofiil tavaliselt kõige lihtsam valik, sest see on kohe saadaval ja ei vaja eraldi tööriista valmistamist. Standardsete L-, U-, lati- ja õõnesprofiilide mõõduvalik katab suure osa remondi-, mööbli- ja üldkonstruktsioonide vajadustest.

Eritellimusprofiil muutub huvitavaks siis, kui ühte ristlõikesse soovitakse ühendada mitu funktsiooni: näiteks kinnitussoon, kaablikanal, jahutusribi, paneeli pesa ja kruvikanal. Sellisel juhul võib spetsiaalne profiil vähendada detailide arvu ja hilisemat töötlemist, kuid majanduslik mõte sõltub kogusest, tööriistakulust ja nõutavast täpsusest. Üksiku koduprojekti jaoks on eritellimus enamasti põhjendamatult keeruline.

Kas alumiiniumprofiili hind sõltub turuhinnast?

Profiili müügihind ei võrdu alumiiniumi börsi- või toormehinnaga. Valmistoote hinnas on lisaks metallile sulami, pressimise, tööriista, lõikamise, pinnatöötluse, lao, transpordi ja müügiga seotud kulud. Alumiiniumi üldise turutaseme jälgimiseks sobib alumiiniumi hinna leht, kuid konkreetse profiili ostuhind tuleb võtta müüja pakkumisest.

Laiema metallide turu võrdluse leiab lehelt väärismetallide hinnad. See on kasulik turukonteksti jaoks, kuid standardprofiili või eritellimusdetaili hinda ei saa ainult metalliturust otse tuletada.

Mis saab profiilist pärast kasutust?

Puhas ja liigsetest võõrmaterjalidest eraldatud alumiiniumprofiil on tavaliselt hästi ringlussevõetav. Kui konstruktsioon lammutatakse, tasub võimaluse korral eemaldada terasest kruvid, plastdetailid, tihendid ja muud lisandid. Kokkuostu tingimused ning materjaligrupid võivad ettevõtete vahel erineda, seega käsitleb sorteerimist eraldi artikkel alumiiniumi vanametalli kohta.

Kokkuvõte: profiili nimi on alles valiku algus

Alumiiniumprofiili valimisel tasub liikuda kindlas järjekorras: määrata detaili funktsioon, valida sobiv ristlõike kuju, kontrollida välis- ja sisemõõte, seinapaksust ning pikkust ning seejärel täpsustada sulam ja pinnaviimistlus. L- ja U-profiilid sobivad hästi servade, juhikute ja lihtsate ühenduste jaoks, õõnesprofiilid raamidesse ning soonega süsteemiprofiilid ümberseadistatavatesse konstruktsioonidesse. Kui detail peab kandma olulist koormust, tuleb lõplik suurus valida arvutuse või tootja tehniliste andmete põhjal, mitte ainult üldise mõõdutabeli järgi.
